Brancher un radiateur électrique avec fil pilote demande de bien identifier chaque fil avant de toucher au tableau électrique. Une erreur de couleur ou d’inversion entre phase et neutre suffit à bloquer la régulation ou à endommager l’appareil (à ne pas confondre avec les étapes pour changer un thermostat de radiateur, une autre manipulation courante sur ces appareils). Voici le schéma de branchement complet, du départ tableau jusqu’au raccordement derrière le radiateur.
Qu’est-ce que le fil pilote d’un radiateur électrique et à quoi sert-il ?
Le fil pilote est un cinquième fil, distinct de la phase, du neutre et de la terre, qui transmet des ordres de commande entre un programmateur (ou un gestionnaire d’énergie) et un radiateur électrique. Contrairement au chauffage classique où l’on coupe ou envoie simplement le courant, le fil pilote permet d’envoyer un signal codé qui indique au radiateur le mode de fonctionnement à adopter : confort, éco, hors-gel, etc.
Ce système équipe la majorité des radiateurs à inertie et certains convecteurs récents. Il ne transporte aucune puissance électrique, seulement un signal de 24 volts environ, ce qui permet une régulation fine sans câblage supplémentaire lourd. Sans ce fil, le radiateur fonctionne en tout ou rien, comme un simple convecteur basique, bien loin du cas d’un appareil qu’on cherche à savoir si l’on peut brancher un radiateur 1000W sur une prise standard.
Schéma de branchement du radiateur avec fil pilote : étape par étape
Le principe général reste toujours le même : la phase et le neutre alimentent le radiateur, la terre assure la sécurité électrique, et le fil pilote relie l’appareil au programmateur ou au tableau électrique. La difficulté vient surtout du repérage des fils, car les couleurs varient selon les installations et les époques de câblage.
Repérage des fils : couleurs et conventions (phase, neutre, terre, fil pilote)
Dans une installation aux normes, la phase est généralement rouge, marron ou noire, le neutre est bleu, et la terre est le fil vert et jaune. Le fil pilote, lui, n’a pas de couleur normalisée stricte : il est souvent noir ou marron foncé, ce qui prête parfois à confusion avec la phase. C’est l’une des erreurs les plus fréquentes lors d’un branchement.
Avant toute manipulation, il faut couper le disjoncteur correspondant au circuit chauffage et vérifier l’absence de tension avec un multimètre. Le repérage se fait ensuite fil par fil dans la boîte de connexion murale, en notant chaque couleur avant de débrancher quoi que ce soit.

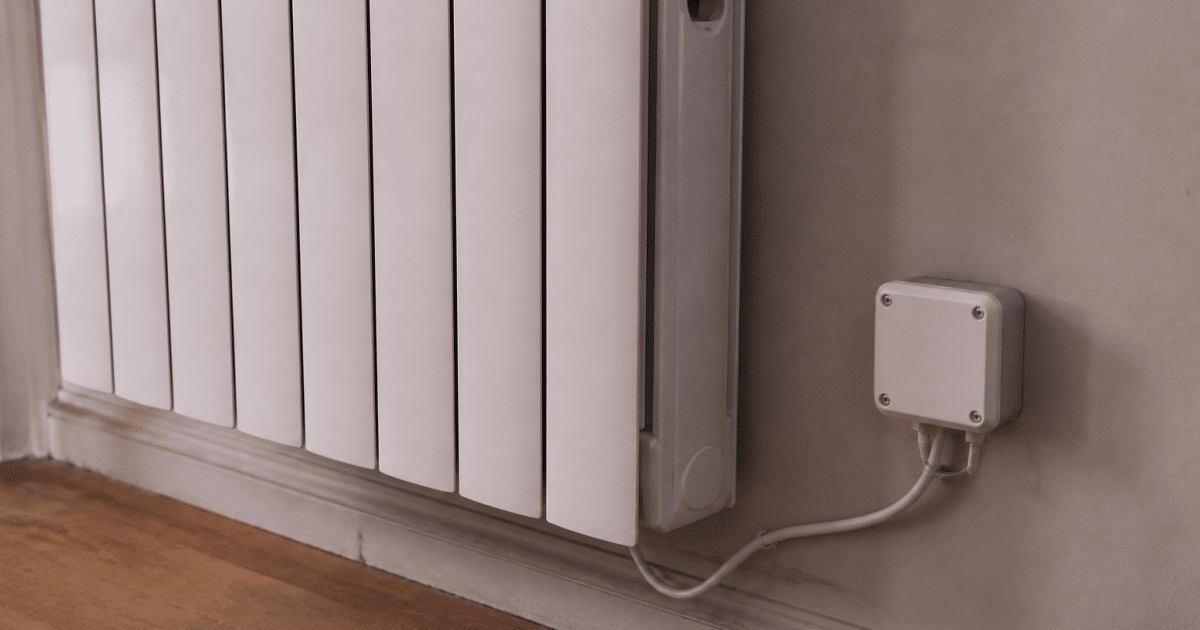

Raccordement derrière le radiateur
À l’arrière de l’appareil, le bornier comporte généralement quatre à cinq entrées clairement identifiées : phase, neutre, terre et fil pilote. Le raccordement consiste à relier chaque fil sortant du mur à la borne correspondante, en respectant scrupuleusement la correspondance : phase sur phase, neutre sur neutre, terre sur terre, fil pilote sur fil pilote. La sortie de câble doit être bien fixée pour éviter toute traction sur les connexions dans le temps.
Si le radiateur ne possède pas de borne fil pilote dédiée (modèle basique sans régulation), le cinquième fil reste simplement isolé et non utilisé, capuchonné dans la boîte de connexion (une situation à garder en tête aussi lorsqu’on doit démonter un radiateur électrique pour peindre derrière).

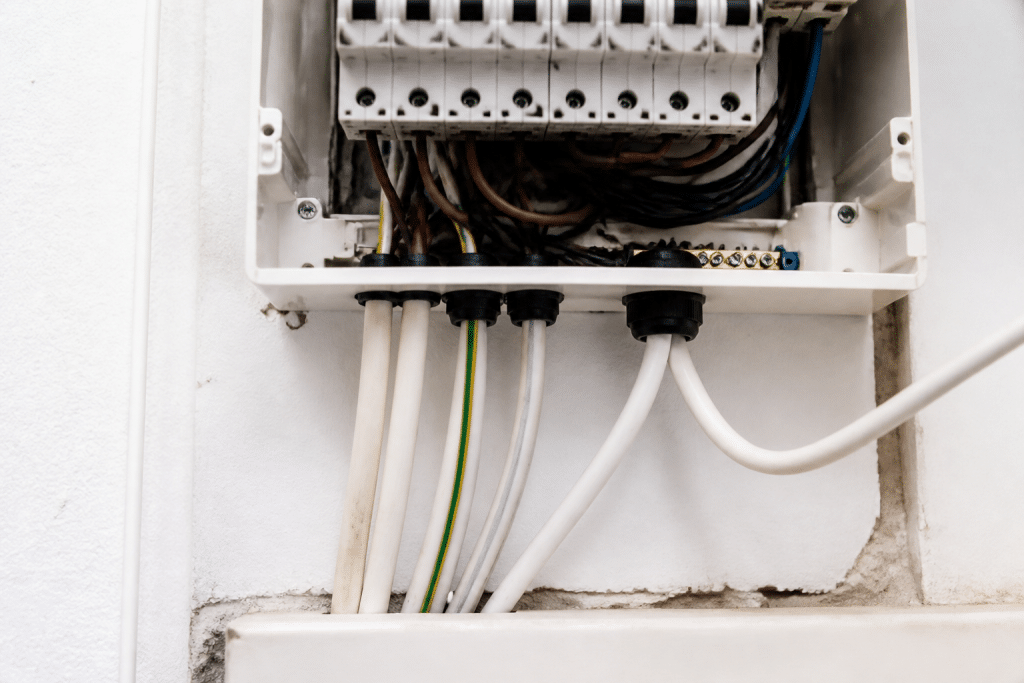

Branchement du fil pilote au tableau électrique
Au niveau du tableau électrique, le fil pilote part du programmateur, du thermostat central ou du gestionnaire d’énergie, puis rejoint chaque radiateur via un câble dédié. Un même programmateur peut piloter plusieurs radiateurs simultanément, ce qui permet une commande centralisée de l’ensemble du chauffage électrique depuis un seul point.
Certaines installations utilisent un gestionnaire d’énergie capable de gérer le délestage : en cas de dépassement de la puissance souscrite, il coupe temporairement certains radiateurs pour éviter le disjoncteur général. Ce même équipement permet souvent de définir des zones de chauffage distinctes, chaque zone ayant son propre réglage de confort ou d’éco selon les pièces et les horaires.
Le repère à retenir avant de brancher
Toujours couper le disjoncteur dédié au circuit chauffage avant toute intervention, puis vérifier l’absence de tension à l’aide d’un multimètre sur chaque fil, y compris le fil pilote. Une confusion entre phase et fil pilote peut griller la carte électronique du radiateur.
Les 6 ordres du fil pilote expliqués
Le fil pilote fonctionne en envoyant des combinaisons de tension positive et négative que le radiateur interprète comme des ordres distincts. Un système à 6 ordres couvre l’ensemble des besoins de régulation d’un logement, de la pièce de vie inoccupée à la chambre en pleine nuit.
| Ordre | Fonction |
|---|---|
| Confort | Température normale de consigne |
| Éco | Réduction d’environ 3,5°C par rapport au confort |
| Hors-gel | Maintien autour de 7-8°C, absence prolongée |
| Arrêt | Coupure totale du chauffage |
| Confort -1 | Léger abaissement de la consigne confort |
| Confort -2 | Abaissement plus marqué de la consigne confort |
Ces 6 ordres permettent une régulation par zone de chauffage très précise : une chambre peut passer en éco la journée pendant qu’un salon reste en confort. C’est tout l’intérêt d’associer un programmateur ou un gestionnaire d’énergie compatible fil pilote à des radiateurs électriques équipés de cette technologie.
Cas particuliers de branchement
Radiateur avec seulement 3 fils dans le mur
Si la sortie murale ne comporte que trois fils, phase, neutre et terre, sans fil pilote disponible, le radiateur fonctionnera en mode tout ou rien, comme un convecteur classique, même s’il dispose d’une borne fil pilote. Il faudra alors tirer un nouveau câble depuis le tableau électrique pour bénéficier de la programmation, ce qui implique parfois de repasser une gaine dans le mur.
Ne pas brancher le fil pilote : conséquences
Un radiateur équipé d’une électronique fil pilote mais dont ce fil reste non raccordé fonctionne généralement par défaut en confort permanent, sans possibilité de passer en éco ou hors-gel automatiquement. La facture d’électricité grimpe rapidement, sans qu’aucun signal d’erreur ne s’affiche forcément sur l’appareil.
Erreurs fréquentes et pannes après branchement

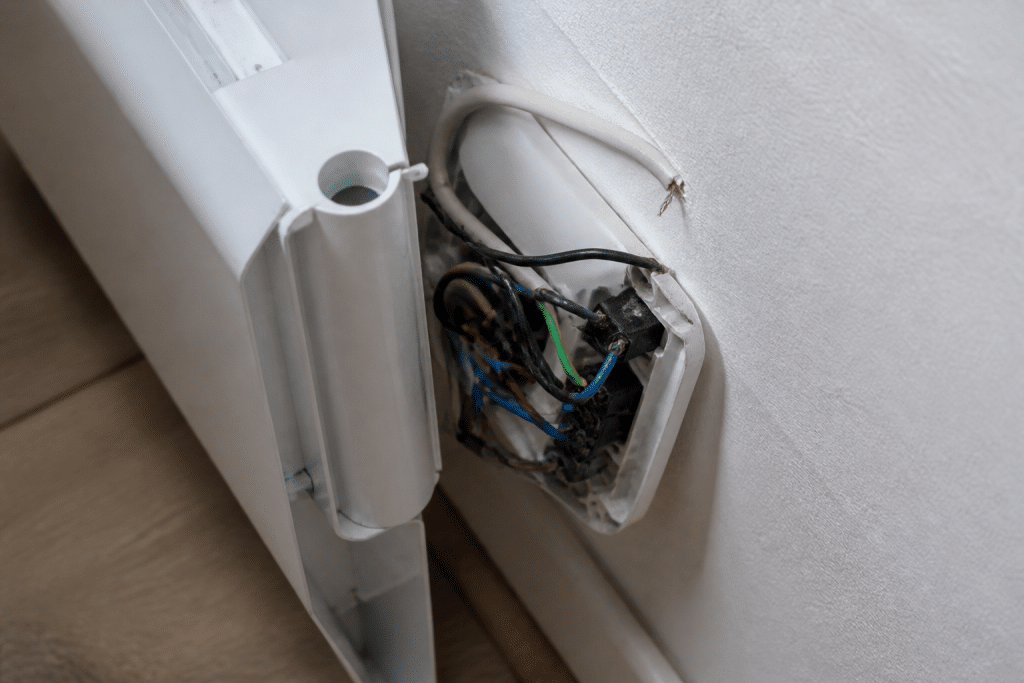

L’inversion entre phase et fil pilote reste l’erreur la plus courante, souvent liée à des couleurs de fils non conformes aux normes actuelles. Elle se traduit généralement par un radiateur qui ne chauffe plus du tout, ou qui reste bloqué en mode confort quelle que soit la commande envoyée depuis le programmateur.
Un mauvais contact dans la boîte de connexion, une borne mal serrée ou un fil pilote partagé sur trop de radiateurs à la fois peuvent aussi provoquer des dysfonctionnements intermittents. Sur les installations avec sèche-serviettes, il faut vérifier que le modèle accepte bien le pilotage par fil pilote, certains fonctionnant uniquement en tout ou rien malgré une apparence similaire aux radiateurs classiques.
