Une panne de courant soudaine dans une pièce, une prise qui ne fonctionne plus, une lumière qui s’éteint sans raison : dans bien des cas, le coupable est un fusible grillé. Remplacer ce composant reste une opération accessible, à condition de respecter quelques règles de sécurité électrique et de connaître le bon calibre à installer.
Changer un fusible se fait en quatre temps : couper le disjoncteur général, localiser le porte-fusible défectueux, vérifier son ampérage, puis installer une cartouche neuve identique avant de remettre le courant. Cette manipulation prend quelques minutes, mais chaque étape compte pour éviter un court-circuit ou un accident.
Comprendre le rôle du fusible dans votre tableau électrique
Le fusible protège le circuit électrique contre les surcharges et les courts-circuits. Concrètement, il contient un fil métallique calibré qui fond dès qu’un courant trop élevé le traverse, coupant ainsi l’alimentation avant que le câblage ne surchauffe. Ce mécanisme, simple mais efficace, a longtemps équipé la majorité des tableaux électriques en France.
Chaque fusible correspond à un circuit précis (éclairage, prises, chauffage) et possède un calibre adapté à la section des fils qu’il protège. Un fusible de 10 A ne joue pas le même rôle qu’un fusible de 20 A : respecter cette correspondance est indispensable pour éviter tout risque d’incendie.
Identifier un fusible grillé : signes et test
Le signe le plus visible reste la coupure d’un circuit précis, sans que le disjoncteur général n’ait sauté. Sur les anciens tableaux, un témoin de fusion (petite pastille colorée) tombe ou change d’aspect lorsqu’un fusible à broche a fondu. Sur les cartouches modernes, il faut souvent les extraire pour observer le filament rompu à l’intérieur.
En cas de doute, un multimètre réglé en mode continuité permet de tester le fusible retiré : si l’appareil n’indique aucun passage de courant, le fusible est bien grillé et doit être remplacé. Cette vérification évite de changer un composant qui fonctionne encore alors que le problème vient d’ailleurs.
Les étapes pour changer un fusible en toute sécurité
Couper l’alimentation générale

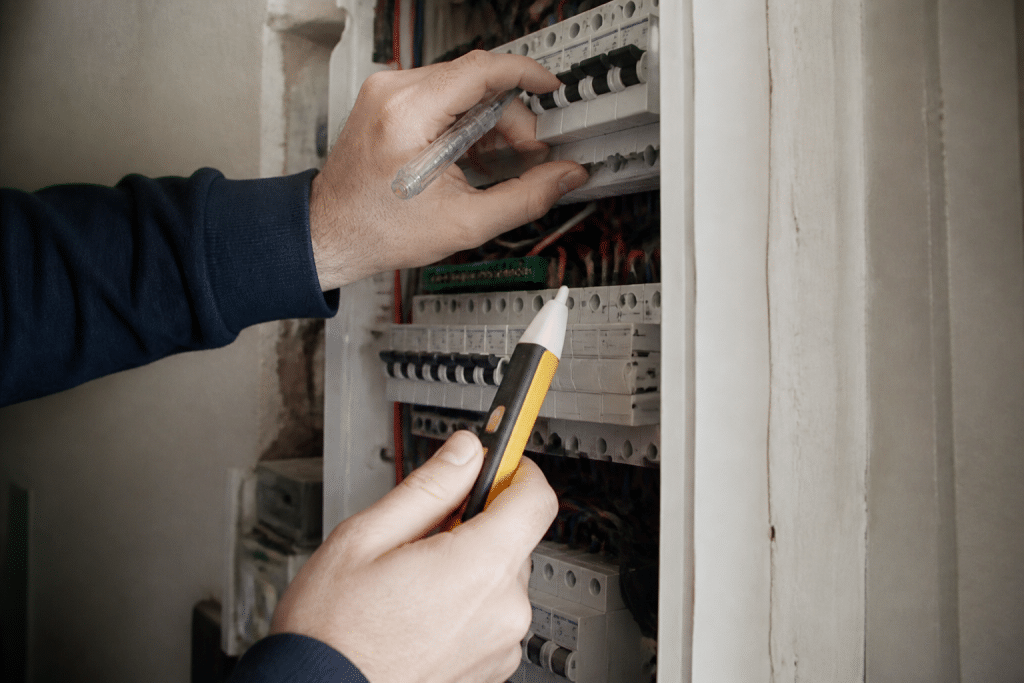

Avant toute intervention, il faut couper l’alimentation au niveau du disjoncteur général du tableau électrique. Cette précaution élimine tout risque de contact avec une pièce sous tension pendant la manipulation. Un tournevis testeur peut confirmer l’absence de courant sur le circuit concerné.

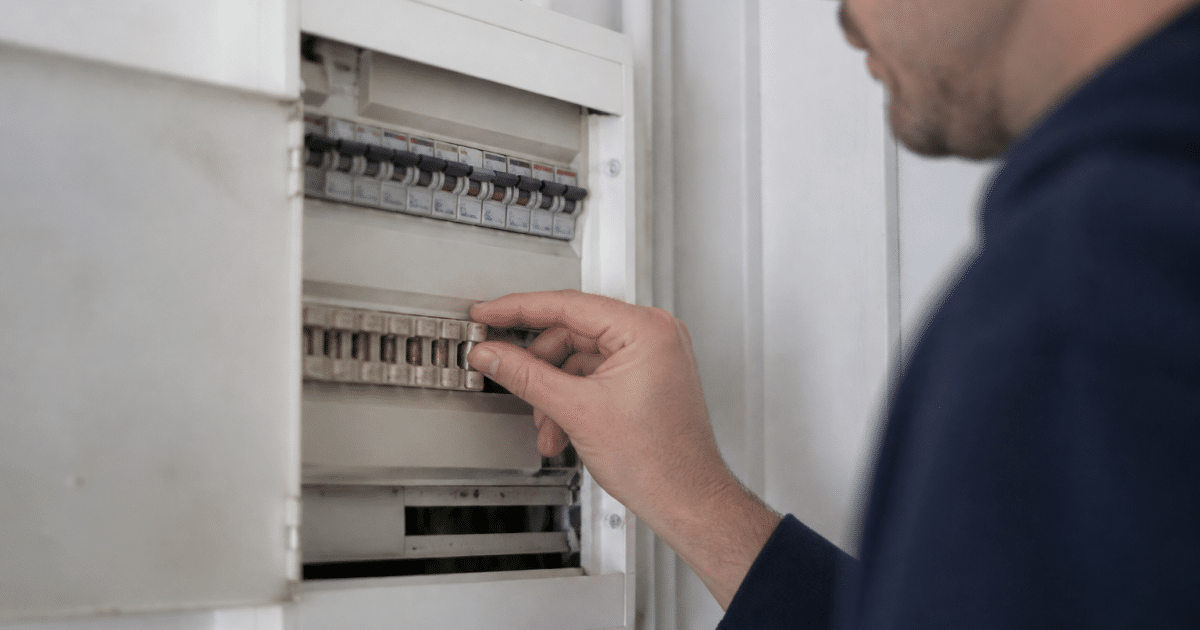

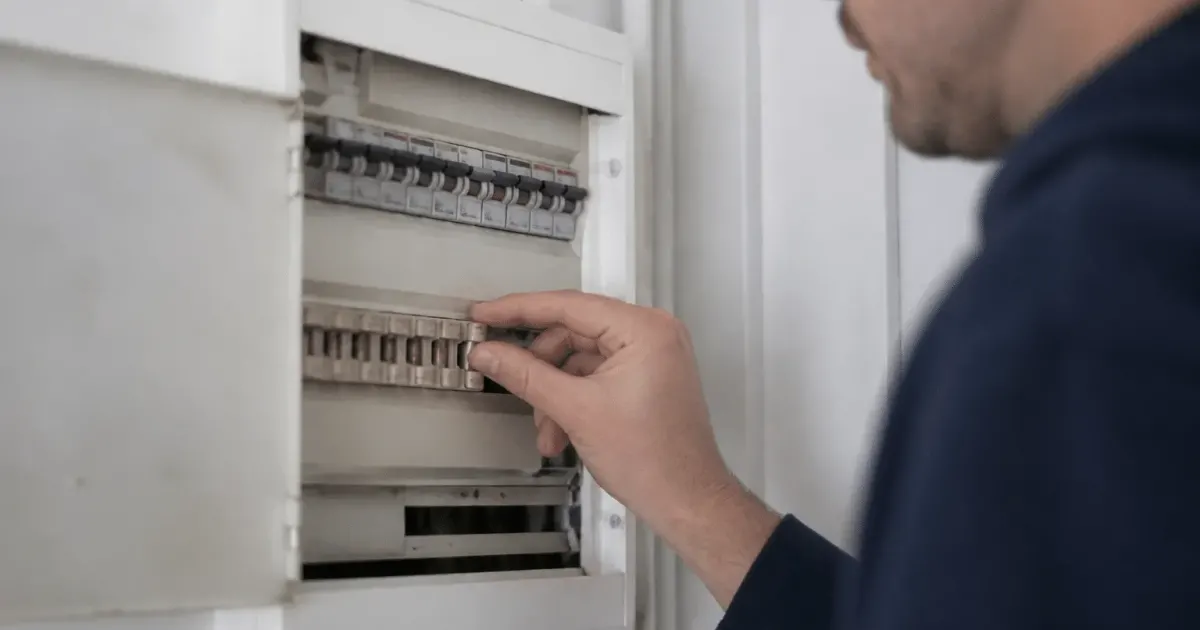

Retirer le fusible défectueux et vérifier l’ampérage
Une fois le courant coupé, le porte-fusible se retire en tirant ou en dévissant selon le modèle. L’ampérage inscrit sur le fusible (souvent 10, 16 ou 20 A) doit être noté avant d’aller chercher le remplaçant : installer un calibre trop élevé prive le circuit de sa protection contre la surcharge électrique.
Installer le nouveau fusible et remettre le courant
Le nouveau fusible s’insère dans le porte-fusible en respectant le même ampérage que l’ancien. Une fois remis en place, le disjoncteur général peut être réenclenché progressivement, en testant le circuit concerné avant de rallumer l’ensemble du tableau.
Le fusible ressaute juste après remplacement ?
Si le fusible neuf grille immédiatement, le problème ne vient pas du composant lui-même mais du circuit : appareil défectueux, câblage endommagé ou véritable court-circuit. Dans ce cas, mieux vaut faire appel à un électricien plutôt que de multiplier les remplacements.
Fusibles sur tableau ancien vs tableau récent : quelles différences ?
Les tableaux anciens utilisent généralement des fusibles à broche, glissés dans un support avec un témoin de fusion visible. Ce système, bien qu’efficace, demande de conserver un stock de cartouches de rechange dans les calibres adaptés à chaque circuit de l’installation.
Les tableaux récents privilégient des porte-cartouches plus compacts, où la cartouche fusible se loge dans un boîtier à clipser. La manipulation reste similaire, mais l’accès est souvent plus rapide et le témoin de fusion plus lisible d’un coup d’œil.
| Critère | Tableau ancien | Tableau récent |
|---|---|---|
| Type de fusible | Broche avec témoin de fusion | Cartouche à clipser |
| Accès | Retrait manuel du support | Boîtier compact, ouverture rapide |
| Conformité actuelle | Toléré si fonctionnel | Souvent remplacé par des disjoncteurs |
Quand envisager le remplacement par des disjoncteurs ?
La norme NF C 15-100 encadre les installations électriques récentes et recommande désormais l’usage de disjoncteurs plutôt que de fusibles. Un disjoncteur se réenclenche simplement après une coupure, sans avoir besoin d’acheter et de stocker des cartouches de rechange.
Si votre tableau ancien multiplie les fusibles grillés ou si une rénovation électrique est prévue, remplacer les fusibles d’un tableau électrique par des disjoncteurs modernise l’installation et simplifie la maintenance au quotidien. Cette opération, plus lourde qu’un simple changement de fusible, nécessite l’intervention d’un électricien qualifié pour garantir la conformité de l’installation.
